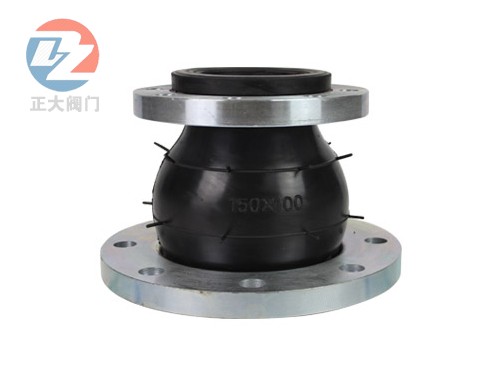

异径橡胶接头，又称作异径减振器、管道减震器、避震喉、软接头、挠性接头、高压接头。主要特点是可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本。它由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃～120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。
技术条件|
项目
|
型号
|
KXD（DN50～300）
|
KXD（DN350～600）
|
备注
|
|
|
工作压力MPa
|
1.0
|
0.6
|
A.如介质油、酸碱物质 |
||
|
爆破压力MPa
|
＜1.8
|
＜1.5
|
|||
|
真空度KPa
|
86.7
|
53.3
|
|||
|
适用温度℃
|
-20～+115(特殊可达-30～+250）
|
||||
|
适用介质
|
空气、压缩空气、水、海水、热水、油、酸碱
|
||||
|
注：主要零件材料同JGD_A型
|
|||||
|
DN大 ×DN小
(mm) |
长度L（mm）
|
轴向位移（mm）
|
横向偏转 （mm）
|
角向位移(a1+a2)
|
备注
|
|
|
伸长
|
压缩
|
|||||
|
80×50
|
180
|
20
|
30
|
45
|
35°
|
连接法兰按《全国通用给排水标准图集S311》有关的数 据制造
|
|
100×80
|
180
|
20
|
30
|
45
|
35°
|
|
|
150×80
|
190
|
20
|
30
|
45
|
35°
|
|
|
150×100
|
200
|
22
|
30
|
45
|
35°
|
|
|
200×100
|
200
|
22
|
30
|
45
|
35°
|
|
|
200×150
|
200
|
22
|
30
|
40
|
35°
|
|
|
250×200
|
220
|
25
|
35
|
40
|
30°
|
|
|
300×200
|
220
|
25
|
35
|
40
|
30°
|
|
|
300×250
|
220
|
25
|
35
|
40
|
30°
|
|
|
350×200
|
220
|
25
|
35
|
40
|
30°
|
|
|
350×300
|
220
|
25
|
38
|
35
|
30°
|
|
|
400×350
|
220
|
25
|
38
|
35
|
30°
|
|
|
500×400
|
230
|
28
|
38
|
35
|
26°
|
|
|
600×400
|
240
|
28
|
38
|
35
|
26°
|
|
|
600×500
|
240
|
28
|
38
|
35
|
26°
|
|
